Lập trình PLC là gì và tầm quan trọng trong thời đại số
Trong bối cảnh tự động hóa ngày càng trở thành yếu tố cốt lõi của sản xuất công nghiệp hiện đại, việc hiểu rõ về lập trình PLC không còn là một lựa chọn mà đã trở thành một yêu cầu tất yếu. PLC (Programmable Logic Controller) hay Bộ điều khiển logic có khả năng lập trình, đóng vai trò là bộ não trung tâm, điều khiển mọi hoạt động của dây chuyền sản xuất, từ những thao tác đơn giản đến phức tạp. Bài viết này sẽ cung cấp một cái nhìn tổng quan và chi tiết về quy trình lập trình PLC, đặc biệt dành cho những người mới bắt đầu, với mục tiêu trang bị kiến thức vững chắc để tự tin bước vào lĩnh vực tự động hóa.
Tự động hóa công nghiệp và vai trò không thể thiếu của PLC
Ngành tự động hóa công nghiệp đang chứng kiến sự phát triển vượt bậc, và PLC chính là trái tim của mọi hệ thống. Khả năng lập trình cho phép PLC thực hiện các tác vụ điều khiển theo logic được định sẵn, từ đó nâng cao năng suất, giảm chi phí nhân công và đảm bảo an toàn lao động. Hiểu được nguyên lý hoạt động của PLC là bước đầu tiên để khai thác tối đa tiềm năng của công nghệ này.
Các ngôn ngữ lập trình PLC phổ biến hiện nay

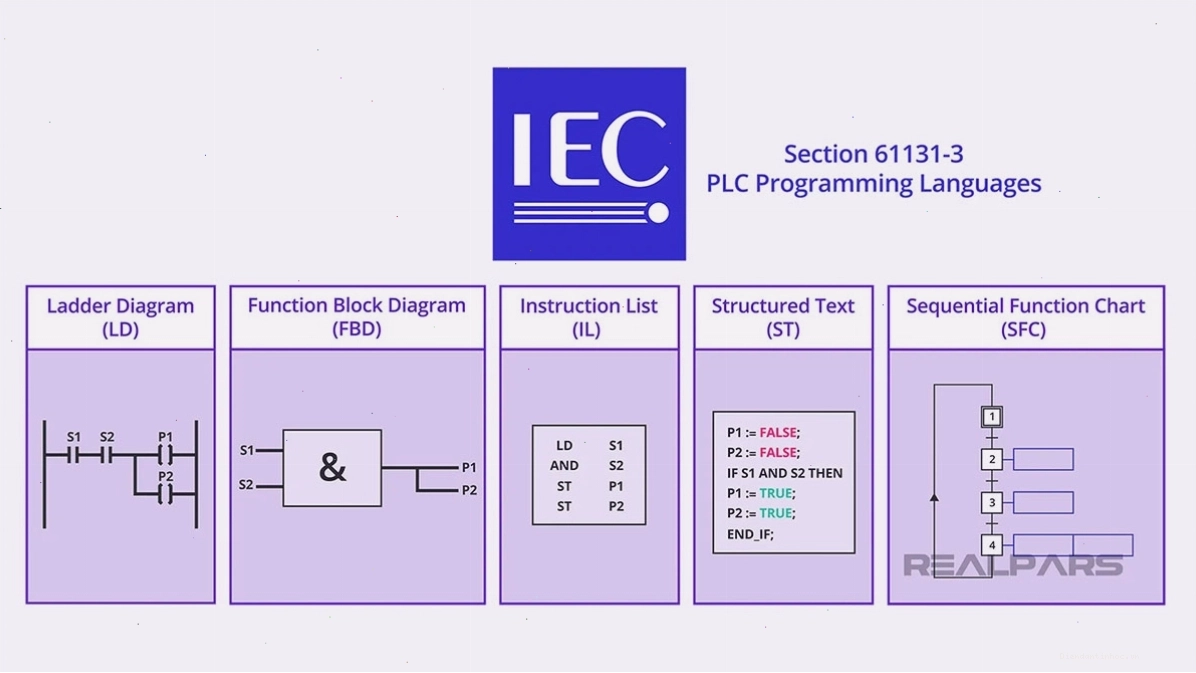

Để thực hiện lập trình PLC, có nhiều ngôn ngữ khác nhau được sử dụng, mỗi ngôn ngữ có ưu điểm và ứng dụng riêng. Việc lựa chọn ngôn ngữ phụ thuộc vào yêu cầu cụ thể của dự án và kinh nghiệm của người lập trình. Dưới đây là các ngôn ngữ lập trình PLC phổ biến:
- Bậc thang (Ladder Diagram - LD): Mô phỏng mạch điện tử logic, trực quan và dễ hiểu cho người mới bắt đầu.
- Sơ đồ khối chức năng (Function Block Diagram - FBD): Sử dụng các khối chức năng được định nghĩa trước, giúp xây dựng chương trình nhanh chóng.
- Ngôn ngữ văn bản có cấu trúc (Structured Text - ST): Cú pháp tương tự các ngôn ngữ lập trình bậc cao như Pascal, mạnh mẽ cho các thuật toán phức tạp.
- Danh sách lệnh (Instruction List - IL): Dạng mã lệnh cấp thấp, tương tự Assembly, cho phép điều khiển chi tiết.
- Sơ đồ trình tự chức năng (Sequential Function Chart - SFC): Dùng để mô tả các quy trình tuần tự, phù hợp cho các bài toán điều khiển theo trình tự bước.
Bài toán ví dụ: Điều khiển hoạt động của 2 quạt làm mát
Để minh họa các bước lập trình PLC cơ bản, chúng ta sẽ xem xét một bài toán thực tế: Điều khiển hai quạt làm mát động cơ (1.5KW - 220V) theo các chế độ hoạt động khác nhau.
Yêu cầu chi tiết của bài toán
Hệ thống điều khiển quạt hoạt động dựa trên các nguyên lý sau:
- Nhấn công tắc ON để khởi động toàn bộ quá trình.
- Khi chọn công tắc 1: Cả hai quạt hoạt động đồng thời.
- Khi chọn công tắc 2: Quạt 1 hoạt động trong 5 phút, sau đó quạt 2 hoạt động trong 5 phút. Quá trình này lặp lại theo chu kỳ.
- Nhấn công tắc OFF bất cứ lúc nào để dừng hoạt động của cả hai quạt.
Các bước lập trình PLC cơ bản thực hiện bài toán
Để hoàn thành bài toán này, người lập trình cần tuân thủ các bước sau:
Bước 1: Tìm hiểu kỹ yêu cầu bài toán
Đây là bước nền tảng, đòi hỏi sự đọc hiểu chính xác và chi tiết nhất các yêu cầu được đặt ra. Việc này giúp định hình rõ hướng giải quyết và tránh sai sót trong quá trình lập trình. Trong ví dụ này, chúng ta cần xác định rõ các chế độ hoạt động của quạt và các tín hiệu đầu vào.
Bước 2: Xác định tất cả đầu vào và đầu ra cho hệ thống
Dựa trên yêu cầu của bài toán, chúng ta cần liệt kê chính xác các tín hiệu đầu vào (Inputs) và đầu ra (Outputs) của hệ thống điều khiển.
- Đầu vào: Công tắc ON, Công tắc OFF, Công tắc 1 (chế độ chạy cả hai quạt), Công tắc 2 (chế độ luân phiên).
- Đầu ra: Quạt 1, Quạt 2.

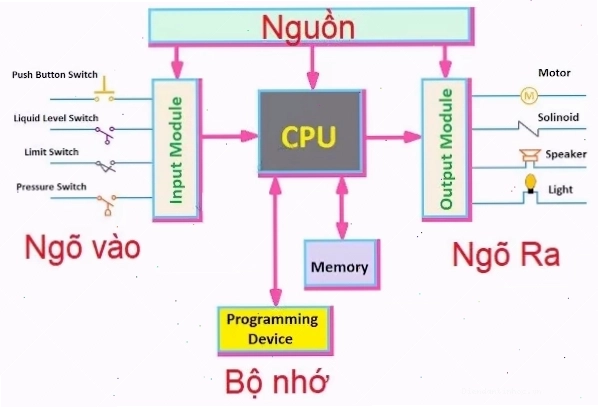

Bước 3: Xác định cấu trúc phần cứng và lựa chọn thiết bị
Sau khi đã xác định đầu vào, đầu ra, bước tiếp theo là lựa chọn thiết bị phần cứng phù hợp, bao gồm loại PLC, module mở rộng (nếu cần), các thiết bị ngoại vi khác như nút nhấn, công tắc, bộ nguồn, dây dẫn, v.v. Số lượng cổng vào ra của PLC phải đáp ứng hoặc lớn hơn số lượng tín hiệu đã phân tích. Việc lựa chọn PLC phải dựa trên quy mô bài toán, yêu cầu về hiệu năng và ngân sách.
Bước 4: Thiết kế sơ đồ đấu dây
Dựa trên cấu trúc phần cứng đã chọn, tiến hành thiết kế sơ đồ đấu dây chi tiết cho tất cả các thành phần trong hệ thống. Sơ đồ đấu dây cần đảm bảo tính an toàn, dễ dàng bảo trì và tuân thủ các tiêu chuẩn kỹ thuật.

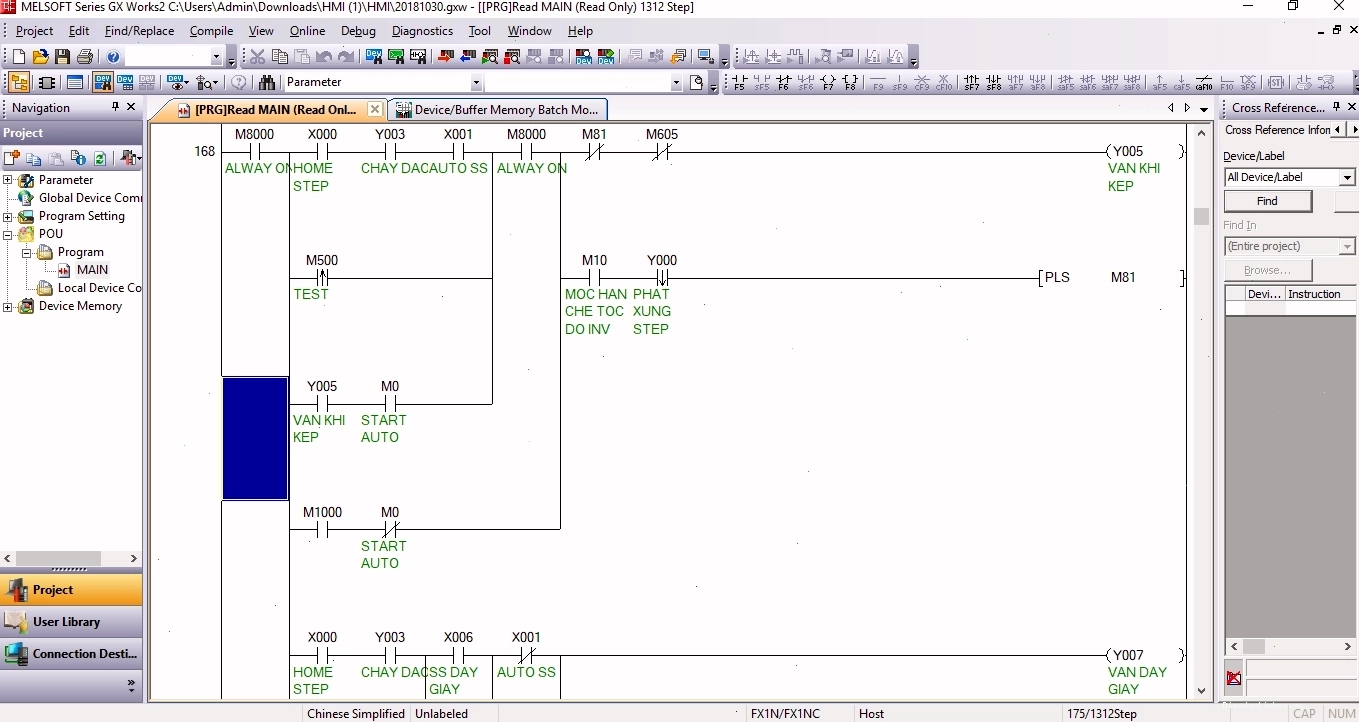

Bước 5: Viết chương trình điều khiển
Sử dụng một trong các ngôn ngữ lập trình PLC đã giới thiệu (ví dụ: Ladder Diagram), tiến hành viết chương trình điều khiển theo logic đã phân tích ở Bước 1. Chương trình cần được tối ưu hóa để hoạt động hiệu quả và ổn định.
Bước 6: Mô phỏng và kiểm tra chương trình
Trước khi nạp chương trình vào PLC thực tế, việc mô phỏng là vô cùng cần thiết. Các phần mềm lập trình PLC thường tích hợp chức năng mô phỏng, cho phép kiểm tra hoạt động của chương trình mà không cần phần cứng thật. Điều này giúp phát hiện và sửa lỗi sớm, tiết kiệm thời gian và chi phí.

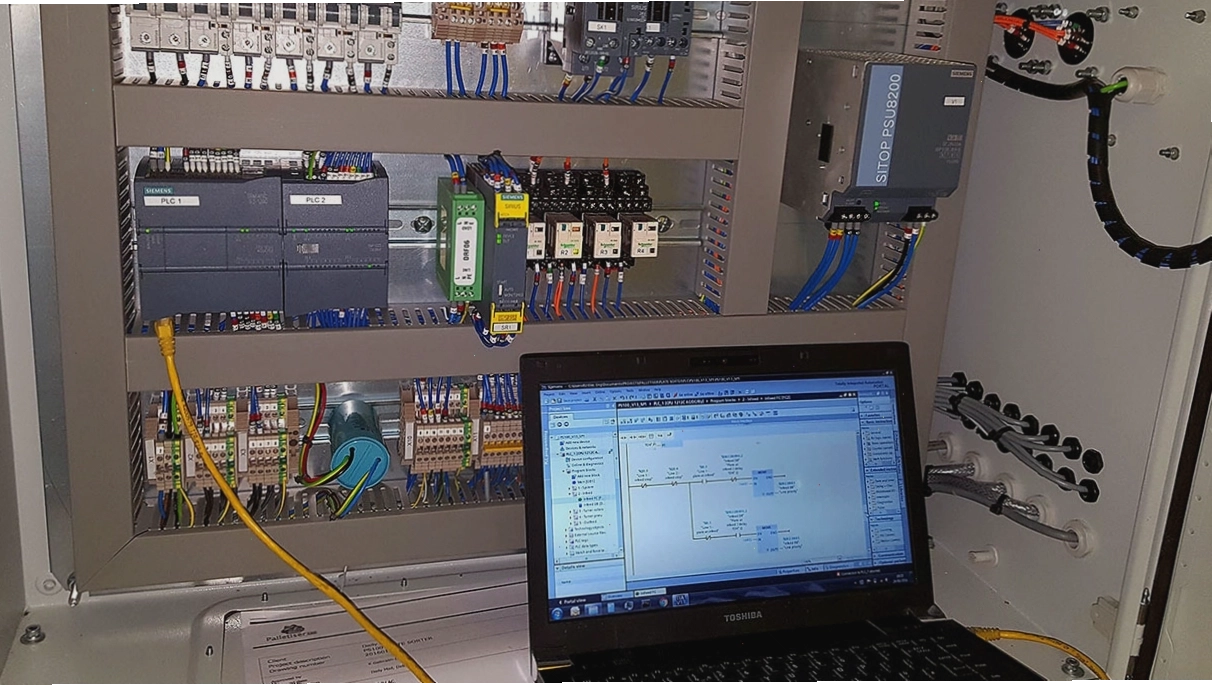

Bước 7: Nạp chương trình và chạy thử trên thiết bị thực tế
Sau khi chương trình đã được kiểm tra kỹ lưỡng qua mô phỏng, tiến hành nạp chương trình vào PLC. Tiếp theo, thực hiện chạy thử hệ thống trong điều kiện vận hành thực tế, giám sát chặt chẽ các tín hiệu và hoạt động của thiết bị để đảm bảo mọi thứ diễn ra đúng như thiết kế.
Bước 8: Bảo trì và tối ưu hóa hệ thống
Sau khi hệ thống đi vào hoạt động ổn định, công việc bảo trì định kỳ là cần thiết để đảm bảo hiệu suất hoạt động lâu dài. Đồng thời, dựa trên quá trình vận hành thực tế, có thể thực hiện các điều chỉnh để tối ưu hóa chương trình, nâng cao hiệu quả hoặc tiết kiệm năng lượng.
Lập trình PLC đèn nhấp nháy S7-1200: Một ví dụ thực tế

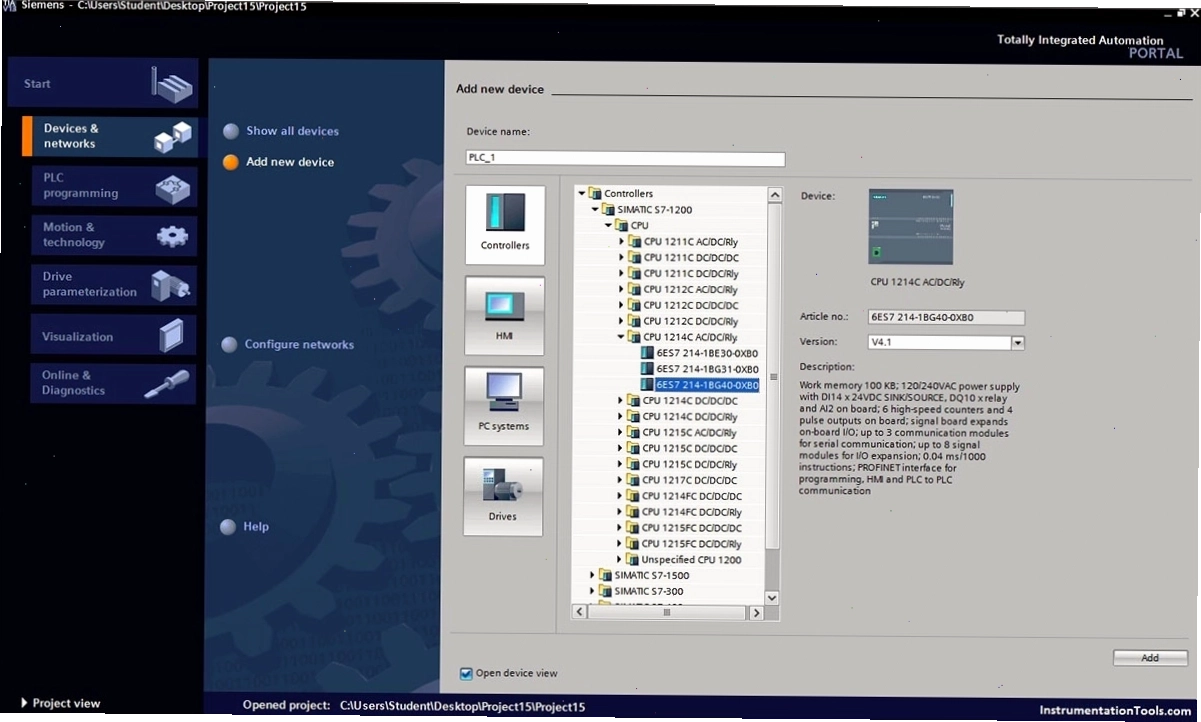

Việc tạo hiệu ứng đèn nhấp nháy là một bài tập cơ bản nhưng rất hữu ích để làm quen với các chức năng định thời (timer) trong PLC. Đối với dòng PLC S7-1200 của Siemens, bạn có thể thực hiện điều này thông qua phần mềm TIA Portal.
Quy trình chung bao gồm:
- Sử dụng một bộ đếm (counter) hoặc bộ định thời (timer) để tạo ra các khoảng thời gian nhất định.
- Khai báo một đầu ra (output) để điều khiển bóng đèn.
- Lập trình logic để bật/tắt đầu ra này theo chu kỳ thời gian đã định.
Ví dụ, bạn có thể thiết lập bộ định thời ON-delay hoặc REPEATTON để bóng đèn sáng 0.5 giây và tắt 0.5 giây liên tục.

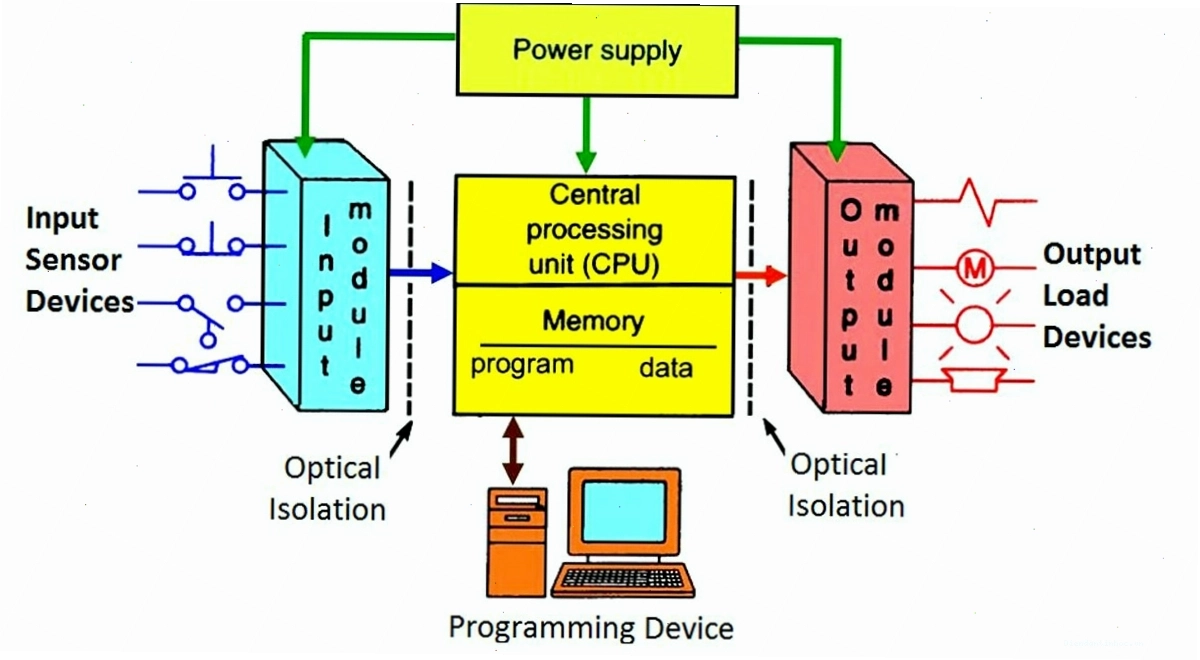

Lập trình PLC thang máy 3 tầng: Nâng cao kỹ năng điều khiển tuần tự
Bài toán điều khiển thang máy 3 tầng là một ứng dụng điển hình cho thấy sức mạnh của lập trình PLC trong việc quản lý các quy trình tuần tự phức tạp. Nó đòi hỏi sự kết hợp nhuần nhuyễn giữa việc đọc tín hiệu từ các nút bấm gọi tầng, cảm biến vị trí, và điều khiển động cơ di chuyển lên/xuống.
Các yếu tố chính cần xem xét bao gồm:
- Đầu vào: Nút bấm gọi tầng (tầng 1, 2, 3 cả trong và ngoài cabin), cảm biến vị trí từng tầng, công tắc giới hạn hành trình.
- Đầu ra: Động cơ di chuyển thang máy (lên/xuống), đèn báo tầng, chuông báo.
- Logic điều khiển: Ưu tiên các lệnh gọi tầng theo hướng di chuyển hiện tại, dừng đúng tầng, xử lý các trường hợp kẹt thang hoặc lỗi.
Để lập trình cho thang máy, thường sử dụng ngôn ngữ Ladder Diagram hoặc Sequential Function Chart để dễ dàng mô tả luồng hoạt động tuần tự.
Các hãng sản xuất PLC phổ biến và phần mềm lập trình tương ứng

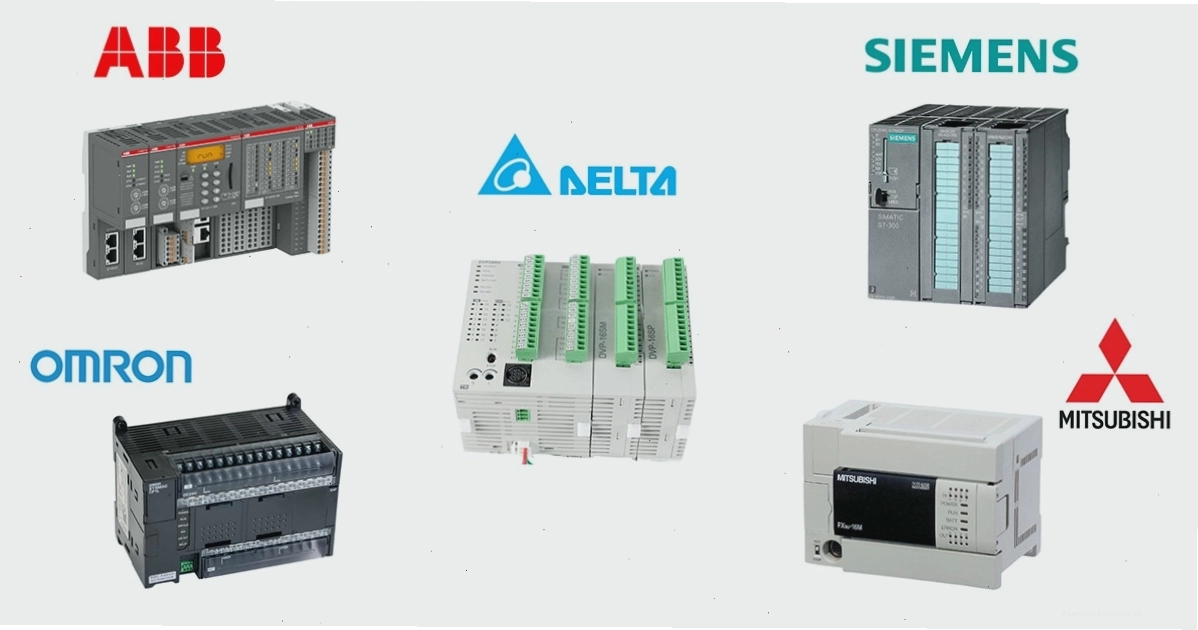

Thị trường PLC hiện nay rất đa dạng với sự góp mặt của nhiều nhà sản xuất uy tín. Mỗi hãng có những dòng sản phẩm và phần mềm lập trình đặc trưng. Việc nắm bắt thông tin này giúp người dùng lựa chọn thiết bị phù hợp với nhu cầu và hệ thống sẵn có.
| Hãng sản xuất | Dòng PLC phổ biến | Phần mềm lập trình |
|---|---|---|
| Siemens | SIMATIC S7-1200, S7-1500, S7-300/400 | TIA Portal, STEP 7 |
| Mitsubishi Electric | FX Series, Q Series, L Series | GX Works2, GX Works3 |
| Rockwell Automation (Allen-Bradley) | MicroLogix, CompactLogix, ControlLogix | Studio 5000 Logix Designer, RSLogix 500 |
| Omron | CP Series, NX Series, CJ Series | Sysmac Studio, CX-Programmer |
Kết nối PLC với HMI và SCADA trong hệ thống giám sát

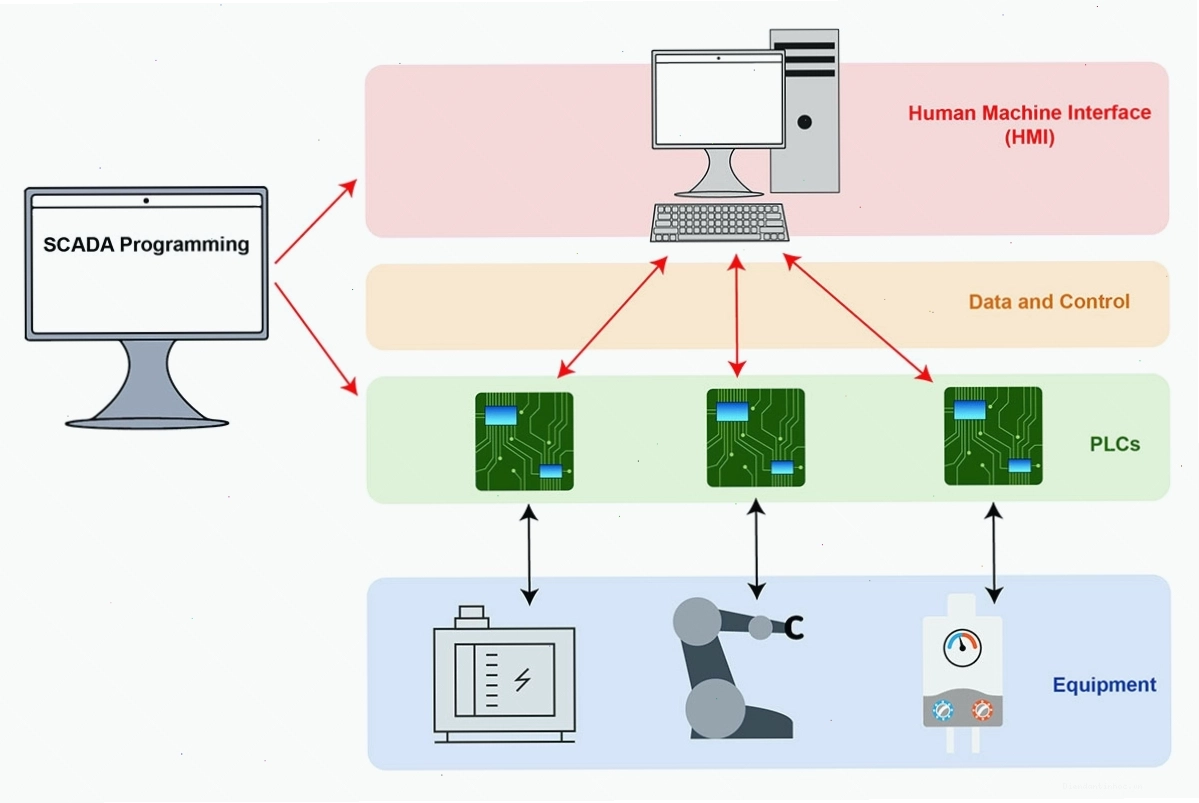

Để nâng cao khả năng quản lý và giám sát, PLC thường được tích hợp với các giao diện người-máy (HMI) và hệ thống giám sát và thu thập dữ liệu (SCADA). HMI cung cấp giao diện trực quan để người vận hành tương tác với hệ thống, trong khi SCADA cho phép giám sát toàn bộ quy trình sản xuất từ xa, thu thập dữ liệu và phân tích hiệu suất.
Lợi ích của việc kết nối:
- Giám sát thời gian thực các thông số hoạt động.
- Điều khiển và điều chỉnh quy trình từ xa.
- Ghi nhận dữ liệu lịch sử cho việc phân tích và báo cáo.
- Cảnh báo khi có sự cố hoặc sai lệch so với quy trình.
Tầm quan trọng của việc học lập trình PLC
Trong bối cảnh công nghệ 4.0, tự động hóa là xu hướng tất yếu. PLC là một công cụ mạnh mẽ, đóng vai trò cốt lõi trong các hệ thống tự động hóa công nghiệp. Việc nắm vững kỹ năng lập trình PLC không chỉ mở ra cơ hội nghề nghiệp rộng lớn với mức thu nhập hấp dẫn mà còn trang bị cho bạn khả năng giải quyết vấn đề, tư duy logic và kỹ năng làm việc với các công nghệ tiên tiến. Đầu tư thời gian học lập trình PLC hôm nay chính là đầu tư cho tương lai sự nghiệp của bạn trong ngành công nghiệp đầy tiềm năng này.
