Tia sét đánh trúng công trình có thể tạo ra dòng điện cực lớn, gây thiệt hại nặng nề về tài sản và nguy hiểm cho con người. Kim thu sét đóng vai trò là lá chắn đầu tiên, thu hút và dẫn truyền dòng sét xuống đất một cách an toàn. Bài viết này sẽ cung cấp thông tin chi tiết về kim thu sét, từ nguyên lý hoạt động, phân loại cho đến bảng giá và tiêu chuẩn lắp đặt mới nhất năm 2026.
Nguyên lý hoạt động cốt lõi của kim thu sét
Nhiều người lầm tưởng kim thu sét có khả năng đẩy lùi tia sét. Trên thực tế, nguyên lý hoạt động của nó hoàn toàn ngược lại. Kim thu sét hoạt động dựa trên nguyên tắc thu hút dòng sét đánh vào nó thay vì các bộ phận khác của công trình. Sau khi bị thu hút, năng lượng sét sẽ được dẫn truyền qua cáp thoát sét xuống hệ thống tiếp địa. Yếu tố quan trọng quyết định hiệu quả của hệ thống là điện trở đất phải đạt chuẩn theo quy định, nếu không dòng sét có thể dội ngược trở lại gây hư hại.
So sánh hai loại kim thu sét phổ biến: Cổ điển và ESE
Việc lựa chọn loại kim thu sét phù hợp là vấn đề nhiều khách hàng gặp khó khăn do thiếu thông tin chuyên môn. Hiện nay, trên thị trường có hai trường phái công nghệ chính:

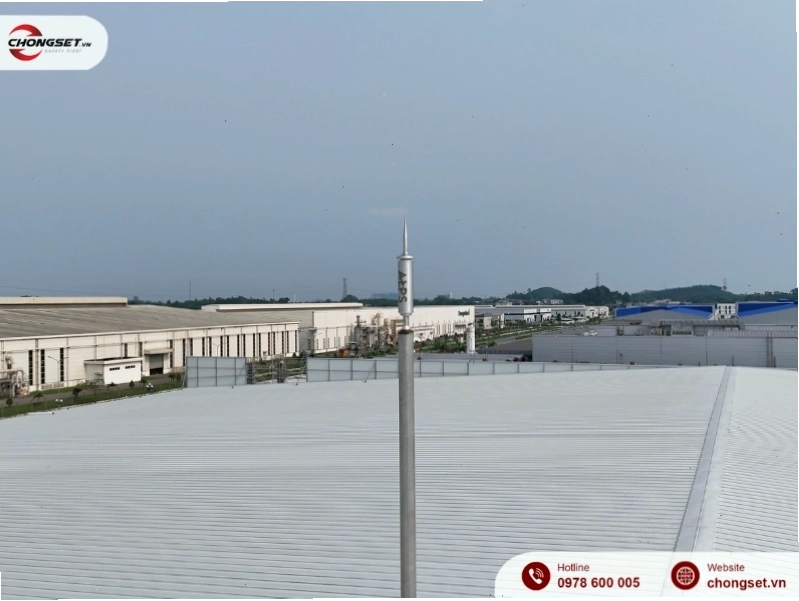

1. Kim Thu Sét Cổ Điển (Franklin)
Loại kim này hoạt động theo nguyên lý thụ động. Khi đám mây giông tích điện, vị trí nào có điện trường mạnh nhất (thường là mũi kim nhọn) sẽ bị sét đánh trúng. Ưu điểm của kim cổ điển là giá thành rẻ, dễ gia công, chỉ từ vài chục đến vài trăm ngàn đồng. Tuy nhiên, bán kính bảo vệ của loại kim này rất hẹp, tạo thành một hình nón với góc khoảng 45 độ. Để bảo vệ các công trình có diện tích lớn như nhà xưởng hay biệt thự, cần phải lắp đặt nhiều kim trên mái, gây tốn kém chi phí cáp thoát sét và ảnh hưởng đến thẩm mỹ kiến trúc.

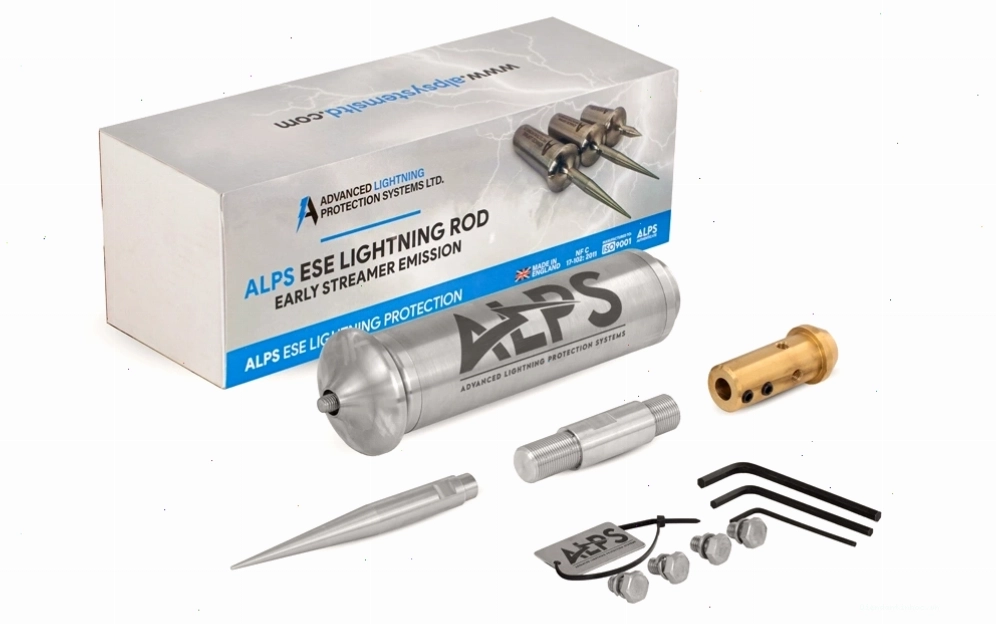

2. Kim Thu Sét Phát Tia Tiên Đạo Sớm (Kim ESE)
Kim thu sét ESE (Early Streamer Emission) là công nghệ đột phá, đáp ứng tiêu chuẩn TCVN 9385 và tiêu chuẩn Pháp NFC 17-102. Bên trong bầu kim ESE có bộ phận cảm ứng điện trường. Khi phát hiện sắp có sét, kim sẽ chủ động phát ra một tia tiên đạo hướng lên sớm hơn các vật thể xung quanh (với độ trễ ∆t), tạo ra đường dẫn vươn xa để thu hút sét. Ưu điểm vượt trội của kim ESE bao gồm:
- Bán kính bảo vệ rộng: Từ 50m đến 107m, giúp phủ kín diện tích lớn chỉ với 1-2 cây kim.

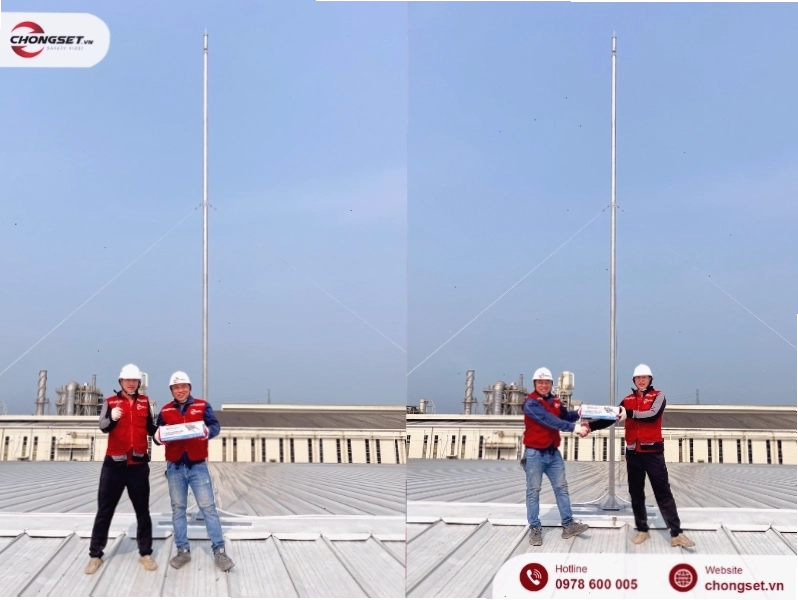

- Thẩm mỹ cao: Chỉ cần dựng một cột độc lập duy nhất.
- Chịu dòng sét lớn: Các dòng kim nhập khẩu có thể chịu được dòng xung sét trên 100kA mà không bị biến dạng.
Bảng giá kim thu sét và các yếu tố ảnh hưởng
Thị trường kim thu sét hiện nay rất đa dạng với nhiều chủng loại và mức giá khác nhau, dao động từ vài trăm ngàn đến hàng chục triệu đồng. Dưới đây là một số ví dụ về giá kim thu sét và các yếu tố cần cân nhắc:
| Loại kim thu sét | Bán kính bảo vệ (m) | Mức giá tham khảo (VNĐ) | Đặc điểm nổi bật |
|---|---|---|---|
| Kim thu sét Patroit X20-20 | 34 | 1.950.000 | Sản phẩm phổ thông, phù hợp nhiều công trình. |
| Kim thu sét Patroit 60 | 152 | 5.750.000 | Sản xuất theo tiêu chuẩn Châu Âu, làm bằng thép không rỉ, bền bỉ. |
| Kim thu sét Patroit Rain 60 | 70 | 2.750.000 | Ứng dụng công nghệ EST, phù hợp nhà xưởng, tòa nhà cao tầng. |
| Kim thu sét Bakiral ALFA S ESE 15 | 64 | Liên hệ | Công nghệ mới, bán kính bảo vệ tốt. |
Lưu ý: Bảng giá trên chỉ mang tính tham khảo. Giá thực tế có thể thay đổi tùy thuộc vào nhà cung cấp, thời điểm mua hàng và các chương trình khuyến mãi.
Tiêu chuẩn lắp đặt kim thu sét theo quy định
Việc lắp đặt kim thu sét cần tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo an toàn tối đa. Theo TCVN 9385:2012, các yêu cầu cơ bản bao gồm:
- Vị trí lắp đặt: Kim thu sét phải được lắp đặt ở vị trí cao nhất của công trình, đảm bảo khả năng thu hút sét tốt nhất.

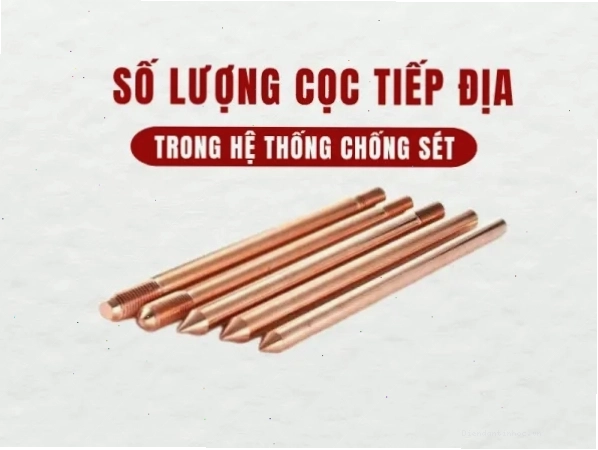

- Hệ thống tiếp địa: Điện trở của hệ thống tiếp địa phải đạt dưới 10 Ohm (theo TCVN 4756:2015). Số lượng cọc tiếp địa cần được tính toán kỹ lưỡng dựa trên diện tích và loại đất.
- Cáp thoát sét: Sử dụng cáp thoát sét có tiết diện phù hợp, chịu được dòng sét lớn và được đi dây thẳng, hạn chế gấp khúc.
- Kiểm tra định kỳ: Hệ thống chống sét cần được kiểm tra, bảo trì định kỳ hàng năm để đảm bảo hoạt động hiệu quả.
Ngoài ra, các vật liệu phụ trợ như thuốc hàn hóa nhiệt, khuôn hàn hóa nhiệt, và cọc tiếp địa cũng đóng vai trò quan trọng trong việc tạo nên một hệ thống chống sét hoàn chỉnh và bền vững.
Lời khuyên từ chuyên gia
Việc lựa chọn và lắp đặt kim thu sét không chỉ đơn thuần là mua một sản phẩm. Đây là một hạng mục quan trọng liên quan đến an toàn tài sản và tính mạng. Hãy tìm hiểu kỹ lưỡng, tham khảo ý kiến của các chuyên gia hoặc đơn vị thi công uy tín để có được giải pháp chống sét tối ưu nhất cho công trình của bạn. Đừng để những sai lầm kỹ thuật không đáng có gây ra những hậu quả nghiêm trọng.
Câu hỏi thường gặp về kim thu sét
Kim thu sét tia tiên đạo có thực sự hiệu quả hơn kim cổ điển?
Kim thu sét tia tiên đạo (ESE) thường có bán kính bảo vệ rộng hơn và khả năng chủ động thu hút sét tốt hơn so với kim cổ điển, đặc biệt hiệu quả cho các công trình có diện tích lớn.
Kim thu sét cổ điển d16 có phù hợp cho nhà ở dân dụng không?
Kim thu sét cổ điển có thể phù hợp cho nhà ở dân dụng với diện tích vừa phải, tuy nhiên cần đảm bảo hệ thống tiếp địa được thi công đúng tiêu chuẩn.
Tôi có thể tự lắp đặt kim thu sét phát xạ sớm không?
Việc lắp đặt kim thu sét, đặc biệt là loại phát xạ sớm, đòi hỏi kiến thức chuyên môn sâu về kỹ thuật điện và chống sét. Khuyến nghị nên sử dụng dịch vụ của các đơn vị thi công chuyên nghiệp để đảm bảo an toàn và hiệu quả.
Kim thu sét olympus và kim thu sét pdc 2.1 là gì?
Đây là các dòng sản phẩm kim thu sét khác nhau trên thị trường, có thể thuộc công nghệ cổ điển hoặc ESE, với các đặc tính và phạm vi bảo vệ riêng biệt. Cần tìm hiểu thông số kỹ thuật chi tiết của từng loại để lựa chọn phù hợp.
