Hướng dẫn chi tiết cách vẽ biểu đồ miền địa lý chuẩn xác

Giới thiệu về biểu đồ miền và tầm quan trọng trong địa lý

Biểu đồ miền, hay còn gọi là biểu đồ diện, là một công cụ trực quan mạnh mẽ giúp thể hiện sự thay đổi về cơ cấu và động thái phát triển của các đối tượng qua thời gian. Trong môn Địa lý, việc nắm vững cách vẽ biểu đồ miền là kỹ năng thiết yếu, giúp học sinh diễn giải và phân tích các bảng số liệu một cách hiệu quả. Bài viết này sẽ đi sâu vào các bước chi tiết để bạn có thể tự tin chinh phục dạng biểu đồ này.

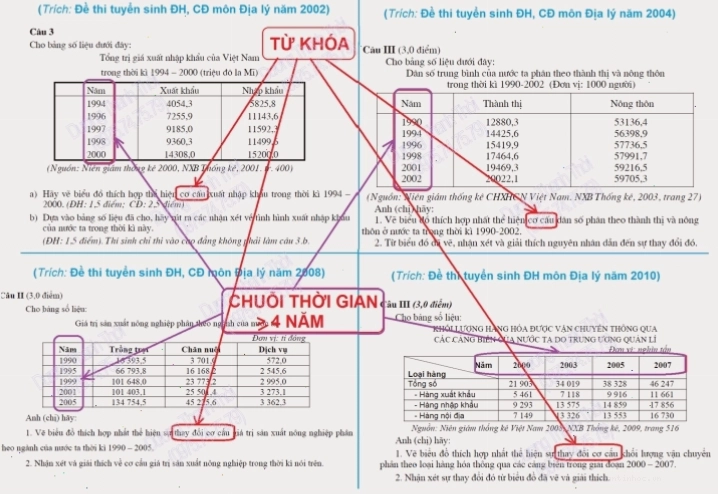

Dấu hiệu nhận biết và thời điểm nên sử dụng biểu đồ miền

Trước khi bắt tay vào cách vẽ biểu đồ miền, việc nhận diện đúng loại biểu đồ cần sử dụng là vô cùng quan trọng. Dấu hiệu rõ ràng nhất để lựa chọn biểu đồ miền bao gồm:

• Cụm từ khóa trong đề bài: Thường xuất hiện các cụm từ như "cơ cấu", "thay đổi cơ cấu", "chuyển dịch cơ cấu", "tỷ suất", "diện tích", "dân số" khi đề cập đến nhiều thành phần trong một tổng thể.
• Số mốc thời gian: Bảng số liệu thường có từ 4 mốc thời gian trở lên, thể hiện sự biến động theo giai đoạn.
• Số lượng thành phần: Biểu đồ miền phù hợp để thể hiện nhiều năm nhưng có ít thành phần (thường từ 2-4 thành phần).

Ví dụ, khi đề bài yêu cầu thể hiện "sự thay đổi cơ cấu diện tích lúa phân theo mùa vụ của Việt Nam, giai đoạn 1995-2014", đây là dấu hiệu rõ ràng để áp dụng cách vẽ biểu đồ miền.

Chi tiết các bước thực hiện cách vẽ biểu đồ miền

Để vẽ một biểu đồ miền chuẩn xác, bạn cần tuân thủ quy trình sau đây:

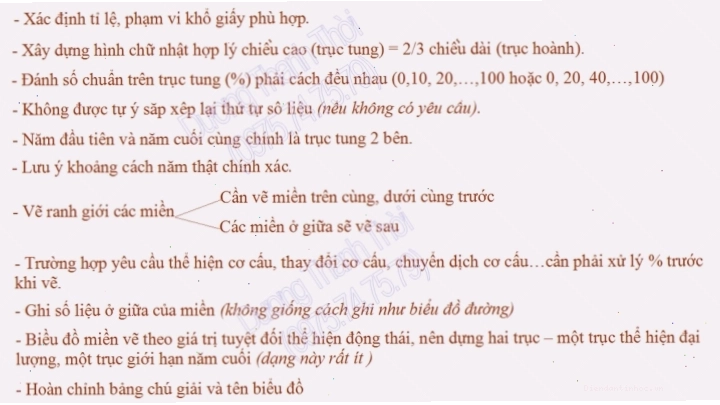

Bước 1: Phân tích bảng số liệu và xây dựng hệ trục tọa độ

Đây là bước nền tảng quyết định đến tính chính xác của biểu đồ. Bạn cần:

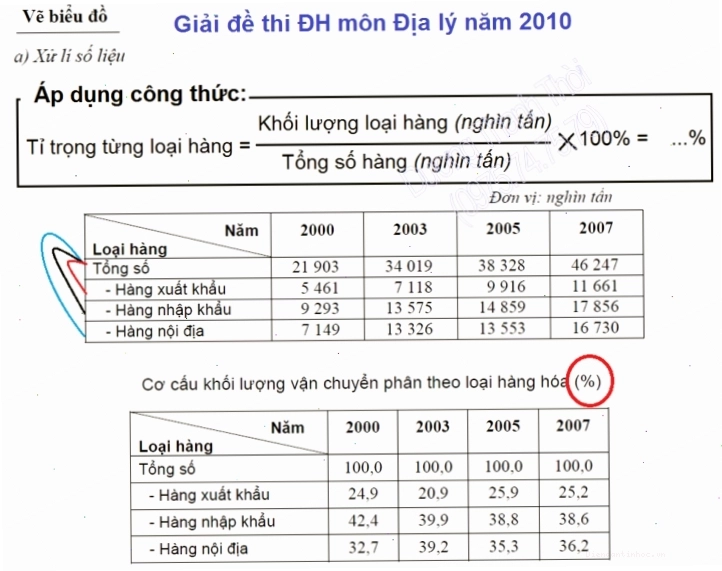

• Xử lý số liệu: Đọc kỹ bảng số liệu, xác định rõ các đại lượng cần biểu diễn và đơn vị tính. Nếu đề bài yêu cầu thể hiện cơ cấu, bạn cần tính tỉ lệ phần trăm (%) cho từng thành phần tại mỗi mốc thời gian.
• Xác định tỉ lệ và phạm vi khổ giấy: Ước lượng giá trị lớn nhất và nhỏ nhất để chia trục tung (thường là 0-100% cho biểu đồ cơ cấu) và trục hoành (thể hiện các năm). Chọn khổ giấy sao cho biểu đồ được vẽ cân đối, không quá to hoặc quá nhỏ.
• Nguyên tắc không sắp xếp lại thứ tự: Trừ khi có yêu cầu đặc biệt, bạn tuyệt đối không được tự ý sắp xếp lại thứ tự các thành phần trong bảng số liệu.

Bước 2: Vẽ biểu đồ

Sau khi có hệ trục tọa độ, chúng ta tiến hành vẽ:

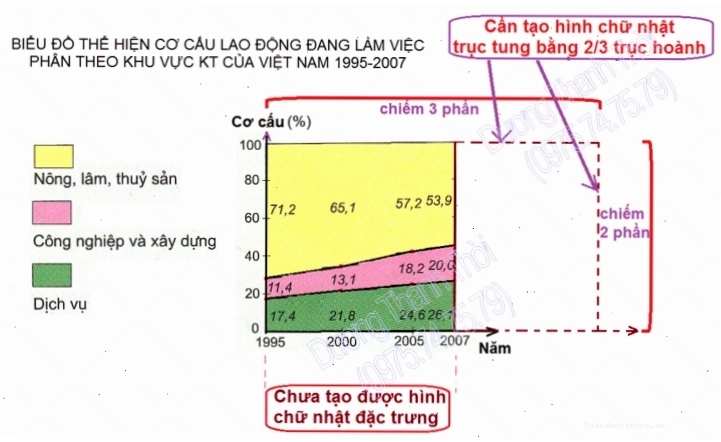

• Xây dựng hình chữ nhật: Chiều cao của hình biểu đồ thường bằng 2/3 chiều dài. Đánh số đều trên trục tung, bắt đầu từ 0, 10, 20,... đến 100 (hoặc giá trị lớn nhất nếu vẽ theo giá trị tuyệt đối).

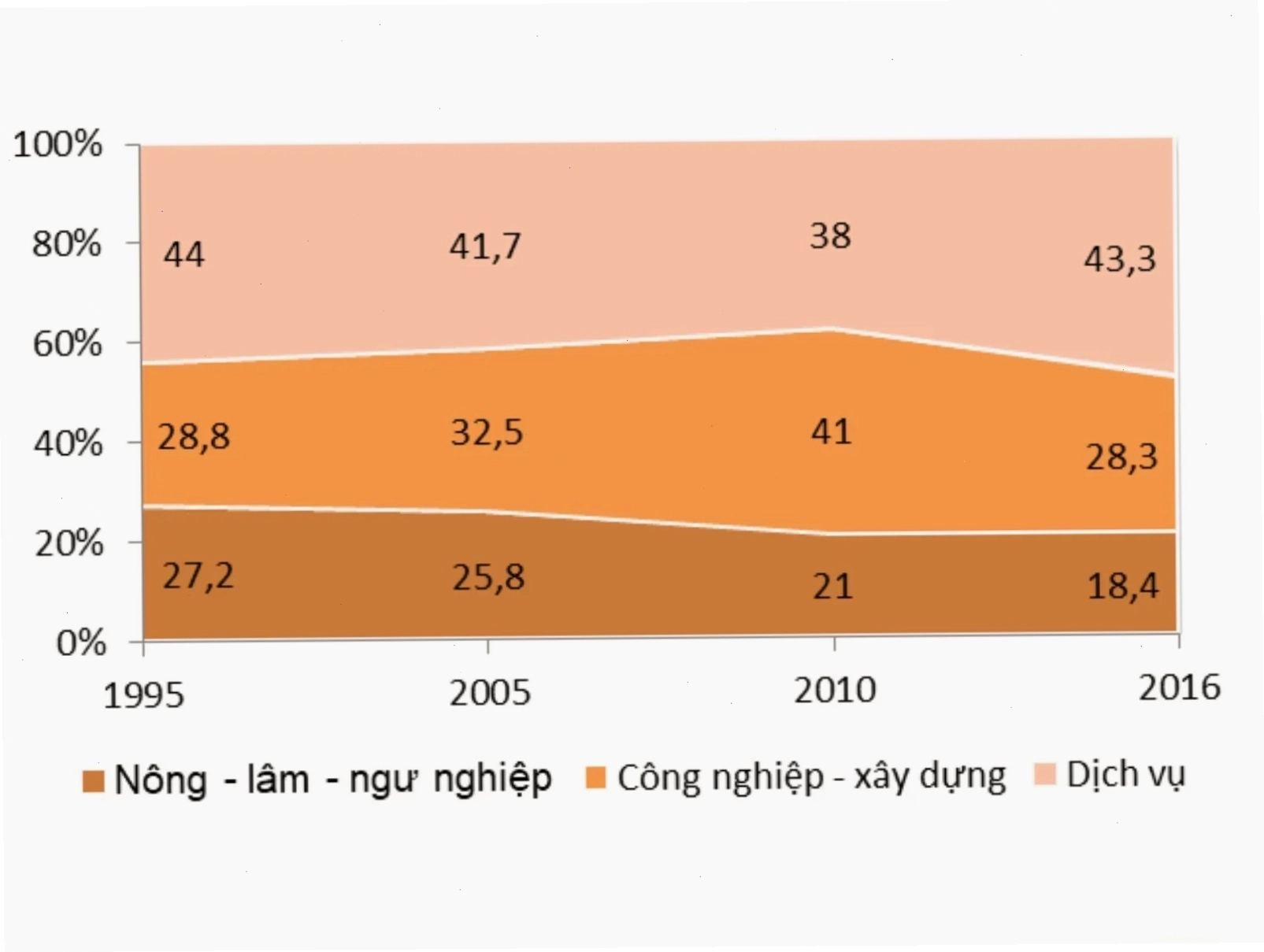

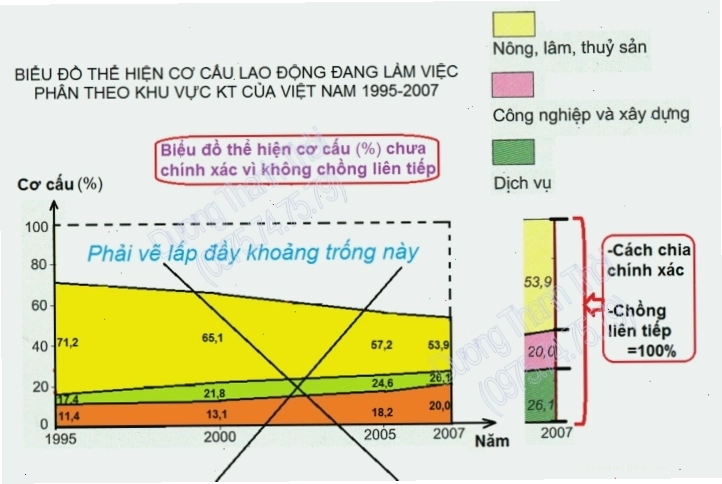

• Vẽ các miền: Vẽ tuần tự từng miền theo thứ tự đã cho hoặc có ý nghĩa nhất. Miền đầu tiên được vẽ sát trục hoành, các miền tiếp theo chồng nối tiếp lên trên.
• Lưu ý về thứ tự các miền: Việc sắp xếp thứ tự các miền cần đảm bảo tính trực quan và có ý nghĩa, ví dụ miền có tỉ lệ lớn nhất nên nằm ở dưới cùng hoặc trên cùng tùy thuộc vào cách diễn giải.

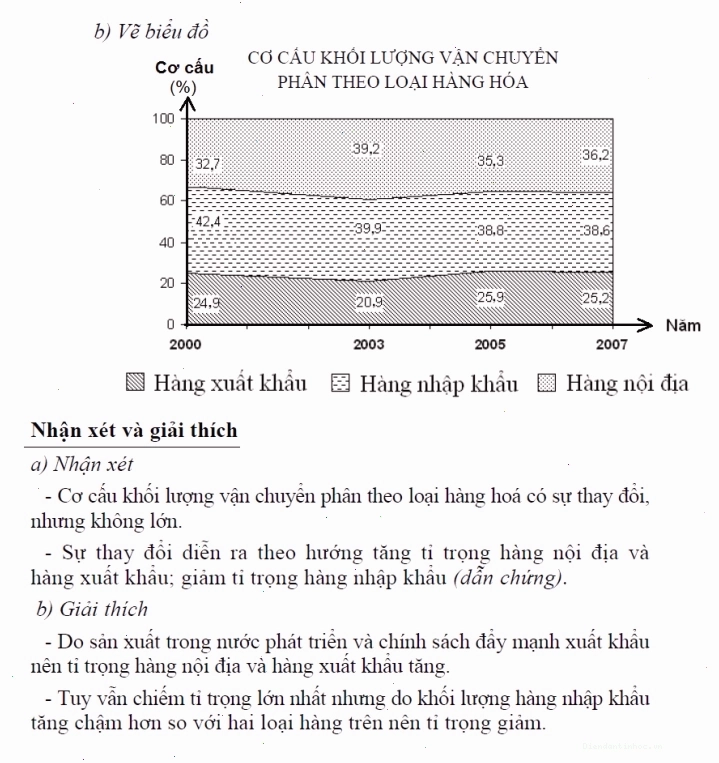

Bước 3: Hoàn thiện biểu đồ

Bước cuối cùng là hoàn chỉnh để biểu đồ trở nên đầy đủ thông tin:

• Ghi số liệu: Ghi tỉ lệ phần trăm (hoặc giá trị tuyệt đối) của mỗi thành phần vào giữa miền tương ứng.
• Hoàn chỉnh bảng chú giải: Vẽ các đường kẻ màu sắc tương ứng với từng miền và ghi rõ tên của thành phần đó.
• Đặt tên biểu đồ: Tên biểu đồ phải rõ ràng, phản ánh đúng nội dung của bảng số liệu và phù hợp với yêu cầu đề bài.

Những lỗi thường gặp khi vẽ biểu đồ miền và cách khắc phục

Nhiều học sinh gặp khó khăn trong cách vẽ biểu đồ miền do mắc phải những lỗi cơ bản. Dưới đây là một số lỗi phổ biến và cách khắc phục:

Lỗi về tỉ lệ và chia khoảng cách

• Sai lầm: Chia khoảng cách các mốc thời gian trên trục hoành hoặc các giá trị trên trục tung không đều.
• Khắc phục: Sử dụng thước để đảm bảo các khoảng cách là bằng nhau. Trục tung thường chia đều 10% hoặc 20%.

Lỗi về sắp xếp và thể hiện số liệu

• Sai lầm: Tự ý sắp xếp lại thứ tự các thành phần trong bảng số liệu mà không có yêu cầu. Ghi sai hoặc thiếu số liệu trong các miền.
• Khắc phục: Tuân thủ đúng thứ tự số liệu đề bài cho. Kiểm tra cẩn thận các số liệu đã ghi vào biểu đồ, đảm bảo trùng khớp với bảng gốc.

Lỗi về chú giải và tên biểu đồ

• Sai lầm: Thiếu bảng chú giải, tên biểu đồ không rõ ràng hoặc không phản ánh đúng nội dung.
• Khắc phục: Luôn đảm bảo có đủ bảng chú giải với màu sắc tương ứng và tên biểu đồ chính xác, đầy đủ.

Ví dụ minh họa cụ thể về cách vẽ biểu đồ miền

Để củng cố kiến thức, chúng ta cùng xem xét một ví dụ thực tế:

Bài tập 1: Thay đổi cơ cấu diện tích lúa phân theo mùa vụ

Đề bài: Cho bảng số liệu sau về diện tích lúa cả năm của Việt Nam, giai đoạn 1995-2014 (Đơn vị: nghìn ha). Vẽ biểu đồ thích hợp nhất thể hiện sự thay đổi cơ cấu diện tích lúa phân theo mùa vụ của Việt Nam, giai đoạn 1995-2014.

Cách vẽ:

• Bước 1: Tính tỉ lệ % diện tích của Lúa Đông xuân, Lúa Hè thu, Lúa Mùa cho từng năm 1995, 2005, 2010, 2014.
• Bước 2: Xây dựng hệ trục tọa độ với trục tung từ 0-100%, trục hoành thể hiện 4 mốc thời gian.
• Bước 3: Vẽ các miền lần lượt theo thứ tự Lúa Mùa (dưới cùng), Lúa Hè thu, Lúa Đông xuân (trên cùng).
• Bước 4: Ghi tỉ lệ % vào giữa mỗi miền, hoàn thiện bảng chú giải và đặt tên biểu đồ là "Cơ cấu diện tích lúa phân theo mùa vụ của Việt Nam, giai đoạn 1995-2014".

Bài tập 2: Tỷ suất nhập cư và xuất cư vùng Đông Nam Bộ

Đề bài: Cho bảng số liệu về tỷ suất nhập cư và tỷ suất xuất cư vùng Đông Nam Bộ, giai đoạn 2005-2014 (Đơn vị: ‰). Vẽ biểu đồ thích hợp nhất thể hiện tỷ suất nhập cư, tỷ suất xuất cư và gia tăng cơ học của dân số vùng Đông Nam Bộ, giai đoạn 2005 – 2014.

Phân tích: Bài này yêu cầu vẽ biểu đồ thể hiện cả tỷ suất nhập cư, xuất cư và gia tăng cơ học (nhập cư - xuất cư). Do có 3 đại lượng và nhiều năm, cách vẽ biểu đồ miền là phù hợp. Tuy nhiên, cần lưu ý rằng biểu đồ miền thường thể hiện cơ cấu hoặc động thái của các thành phần trong một tổng thể. Trong trường hợp này, nếu đề bài yêu cầu thể hiện cả 3 chỉ số riêng biệt, biểu đồ đường hoặc cột chồng có thể phù hợp hơn để thể hiện rõ từng chỉ số. Nếu đề bài nhấn mạnh "gia tăng cơ học", việc tính toán gia tăng cơ học và thể hiện nó cùng với nhập cư và xuất cư có thể cần phương pháp vẽ khác hoặc biểu đồ kết hợp.

Tuy nhiên, nếu đề bài chỉ yêu cầu thể hiện TỶ SUẤT NHẬP CƯ và TỶ SUẤT XUẤT CƯ, thì việc sử dụng biểu đồ miền hoặc biểu đồ đường là hoàn toàn hợp lý. Giả sử đề bài chỉ yêu cầu vẽ hai yếu tố này, ta sẽ áp dụng cách vẽ biểu đồ miền tương tự bài 1.

So sánh biểu đồ miền với biểu đồ đường và biểu đồ cột

Trong phân tích dữ liệu địa lý, việc lựa chọn loại biểu đồ phù hợp là rất quan trọng. Mỗi loại biểu đồ có ưu và nhược điểm riêng:

Loại biểu đồ	Ưu điểm	Hạn chế	Khi nào sử dụng
Biểu đồ miền	Thể hiện được cơ cấu và động thái phát triển. Dễ thấy sự biến động tổng thể.	Khó so sánh chính xác tỉ lệ giữa các thành phần khi chúng chồng lên nhau. Khó thể hiện sự thay đổi của từng thành phần nhỏ.	Khi cần thể hiện sự thay đổi cơ cấu của các thành phần trong một tổng thể qua nhiều năm (ví dụ: cơ cấu diện tích, cơ cấu dân số).
Biểu đồ đường	Thể hiện rõ xu hướng và sự biến động của từng đối tượng qua thời gian. Dễ so sánh sự tăng/giảm của các đối tượng.	Không thể hiện được cơ cấu. Khó vẽ khi có quá nhiều đường hoặc các đường cắt nhau nhiều lần.	Khi cần thể hiện sự thay đổi của từng chỉ tiêu riêng lẻ theo thời gian (ví dụ: nhiệt độ trung bình, lượng mưa, tỉ suất sinh, tỉ suất tử).
Biểu đồ cột	Thể hiện rõ giá trị của từng đối tượng tại một mốc thời gian hoặc so sánh giữa các đối tượng tại các mốc khác nhau. Dễ so sánh về độ lớn.	Khó thấy rõ xu hướng hoặc cơ cấu nếu không có sự biến đổi lớn. Biểu đồ cột chồng có thể thể hiện cơ cấu nhưng kém trực quan hơn biểu đồ miền.	Khi cần so sánh giá trị giữa các đối tượng hoặc các mốc thời gian (ví dụ: dân số các quốc gia, sản lượng nông nghiệp).

Việc hiểu rõ cách vẽ biểu đồ miền và khi nào nên sử dụng nó giúp bạn tối ưu hóa khả năng phân tích dữ liệu địa lý.

Những lưu ý quan trọng khi thực hiện cách vẽ biểu đồ miền

Để hoàn thiện kỹ năng vẽ biểu đồ miền, hãy ghi nhớ những điểm sau:

• Tính chính xác của số liệu: Luôn kiểm tra kỹ bảng số liệu gốc và các phép tính tỉ lệ. Sai số nhỏ ở bước này có thể dẫn đến sai lệch lớn trên biểu đồ.
• Trực quan và thẩm mỹ: Chọn màu sắc tương phản, dễ nhìn. Bố cục biểu đồ cân đối, không quá rườm rà.
• Hoàn thiện đầy đủ: Không bao giờ quên tên biểu đồ, bảng chú giải, đơn vị tính.
• Luyện tập thường xuyên: Thực hành cách vẽ biểu đồ miền với nhiều dạng bài tập khác nhau để nâng cao tốc độ và độ chính xác.

Kết luận: Nâng cao kỹ năng phân tích dữ liệu với biểu đồ miền

Việc thành thạo cách vẽ biểu đồ miền không chỉ giúp bạn hoàn thành tốt các bài tập trên lớp mà còn trang bị cho bạn một công cụ phân tích dữ liệu quan trọng. Hãy áp dụng những kiến thức và kỹ năng đã học, luyện tập thường xuyên để tự tin chinh phục mọi dạng bài tập về biểu đồ địa lý. Nếu bạn gặp khó khăn trong việc xử lý số liệu hoặc diễn giải kết quả, đừng ngần ngại tìm kiếm sự hỗ trợ từ giáo viên hoặc bạn bè đồng môn. Chúc bạn học tốt!
