Trong thế giới phát triển phần mềm và thiết kế hệ thống, việc hình dung và giao tiếp các luồng tương tác phức quan trọng. Biểu đồ tuần tự (sequence diagram) nổi lên như một công cụ mạnh mẽ, giúp các kỹ sư và nhà phát triển mô tả chi tiết cách thức các đối tượng trong một hệ thống giao tiếp và làm việc cùng nhau theo thời gian. Bài viết này sẽ cung cấp một cái nhìn toàn diện về biểu đồ tuần tự, từ định nghĩa cơ bản đến các yếu tố cấu thành và cách áp dụng hiệu quả.
Biểu đồ tuần tự là gì và vai trò của nó

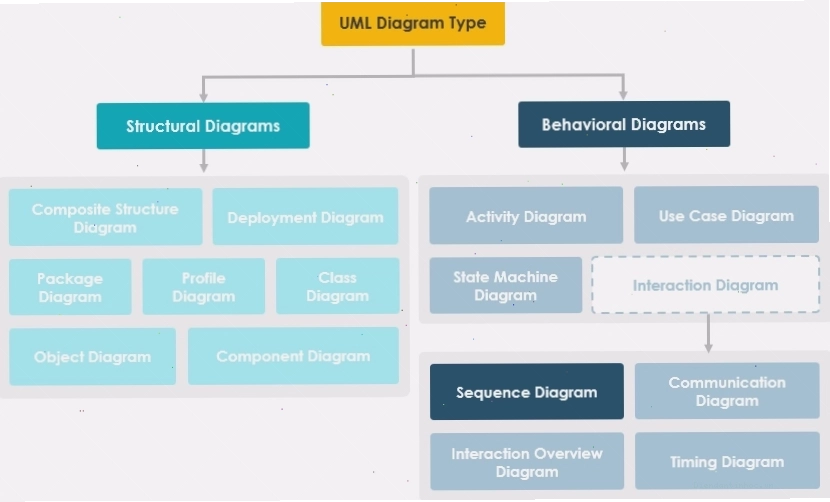

Biểu đồ tuần tự, còn được biết đến với tên gọi sơ đồ trình tự, là một biểu đồ tương tác trong ngôn ngữ mô hình hóa thống nhất (UML). Mục đích chính của nó là thể hiện cách thức và thứ tự các đối tượng trong một hệ thống tương tác với nhau thông qua việc trao đổi thông điệp. Biểu đồ này đặc biệt hữu ích trong giai đoạn thiết kế hệ thống, giúp:
- Làm rõ luồng logic: Trực quan hóa chuỗi các hành động cần thiết để hoàn thành một tác vụ hoặc quy trình cụ thể.
- Xác định tương tác đối tượng: Cho thấy rõ đối tượng nào gửi thông điệp nào, đến đối tượng nào và khi nào.
- Ghi lại và truyền đạt thiết kế: Cung cấp một tài liệu rõ ràng về cách hệ thống vận hành, hỗ trợ giao tiếp giữa các thành viên trong nhóm.
- Phát hiện lỗi tiềm ẩn: Giúp nhận diện các vấn đề về trình tự hoặc logic tương tác ngay từ giai đoạn đầu.
Việc sử dụng biểu đồ tuần tự trong pha thiết kế hệ thống là vô cùng quan trọng để đảm bảo rằng tất cả các thành phần hoạt động đồng bộ và hiệu quả.
Các yếu tố chính cấu thành một biểu đồ tuần tự
Để xây dựng một biểu đồ tuần tự hiệu quả, bạn cần hiểu rõ các thành phần cơ bản của nó:
1. Đối tượng (Objects)

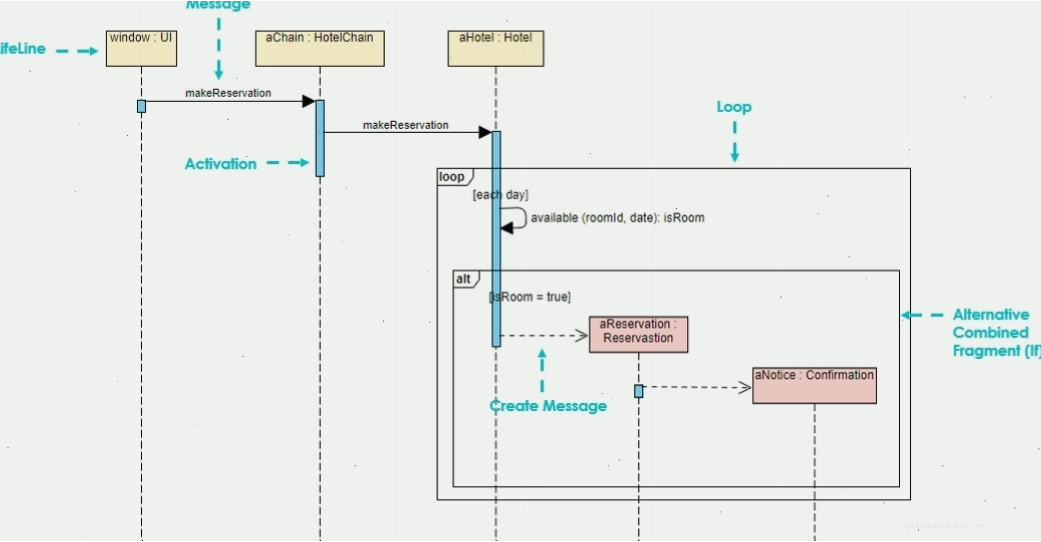

Đối tượng là các thực thể tham gia vào tương tác. Chúng được biểu diễn dưới dạng hình chữ nhật ở đầu mỗi đường đời. Một đối tượng có thể được đặt tên theo ba cách:
- Tên đối tượng: Ví dụ: `user: User`
- Tên đối tượng và lớp của nó: Ví dụ: `orderProcessor: OrderProcessor`
- Chỉ tên lớp (đối tượng ẩn danh): Ví dụ: `:OrderProcessor`
Việc đặt tên rõ ràng giúp người xem dễ dàng nhận diện vai trò của từng đối tượng trong hệ thống.
2. Đường đời (Lifelines)
Đường đời là một đường thẳng đứng chạy từ đối tượng xuống dưới, đại diện cho sự tồn tại của đối tượng theo thời gian. Các thông điệp được gửi và nhận dọc theo đường đời này. Khi một đối tượng không hoạt động hoặc bị hủy, đường đời có thể kết thúc bằng một dấu 'X'.
3. Tác nhân (Actors)
Tác nhân đại diện cho người dùng hoặc hệ thống bên ngoài tương tác với hệ thống đang được mô hình hóa. Chúng thường được biểu diễn bằng hình que (stick figure) và đặt ở phía trên cùng của biểu đồ, tương tự như đối tượng.

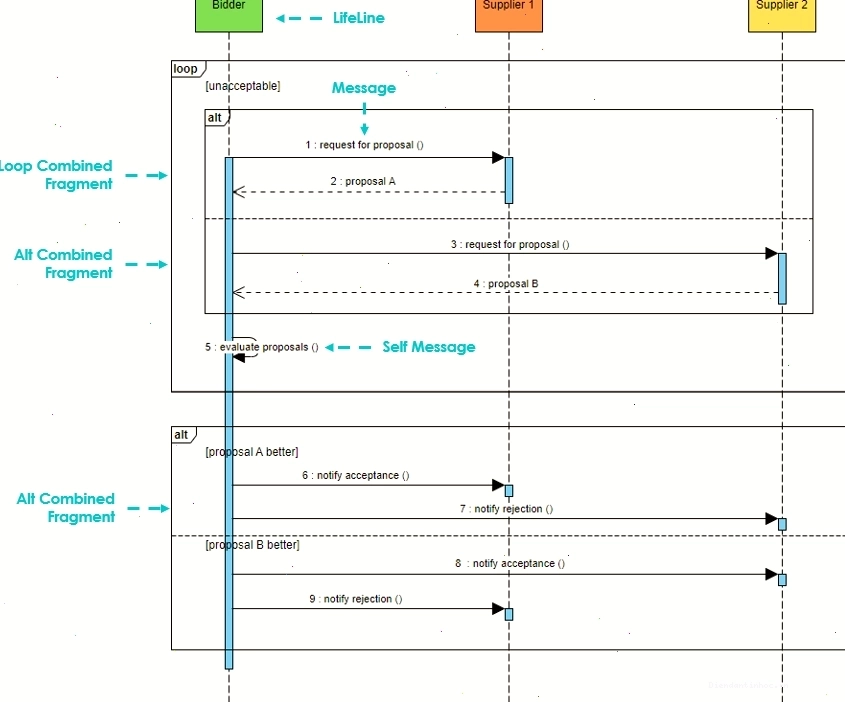

4. Thông điệp (Messages)
Thông điệp là các tín hiệu được gửi giữa các đối tượng. Chúng được biểu diễn bằng các mũi tên nối các đường đời của đối tượng gửi và đối tượng nhận. Có nhiều loại thông điệp khác nhau:
- Thông điệp đồng bộ (Synchronous Message): Mũi tên liền nét, đối tượng gửi chờ đối tượng nhận xử lý xong mới tiếp tục.
- Thông điệp không đồng bộ (Asynchronous Message): Mũi tên với đầu mũi nhọn mở, đối tượng gửi không cần chờ phản hồi.
- Thông điệp trả về (Return Message): Mũi tên nét đứt, thường biểu thị kết quả trả về của một thông điệp đồng bộ.
- Thông điệp tự hủy (Self-Destruction Message): Thông điệp gửi đến chính đối tượng đó để yêu cầu tự hủy.

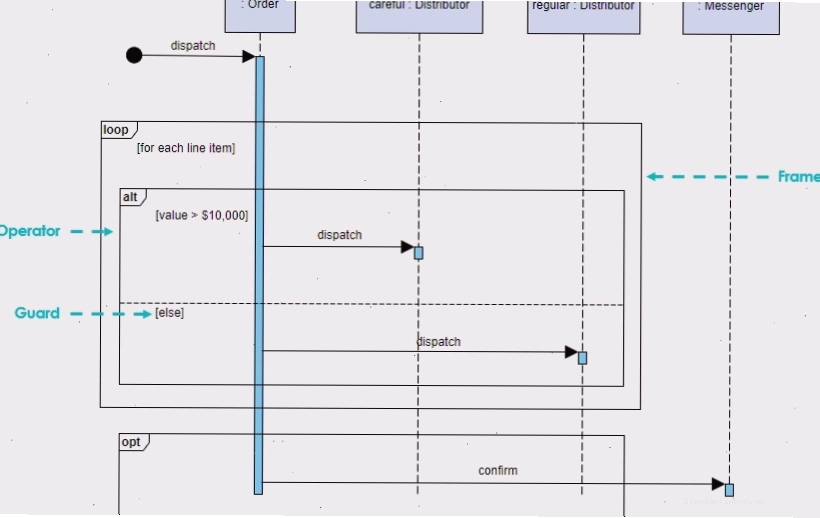

5. Khung (Frames) và Mảnh ghép (Fragments)
Các khung và mảnh ghép được sử dụng để biểu diễn các cấu trúc điều khiển phức tạp hơn, như vòng lặp, điều kiện, hoặc các tương tác song song.
- Mảnh ghép Kết hợp (Combination Fragment - alt, opt, loop, par): Dùng để thể hiện các tình huống logic như lựa chọn (alt), tùy chọn (opt), lặp (loop), hoặc song song (par).
- Khung Tham chiếu (Ref Frame): Cho phép tham chiếu đến một biểu đồ tuần tự khác, giúp tái sử dụng và làm gọn biểu đồ chính.
- Khung Thực thi (Execution Occurrence): Biểu thị khoảng thời gian mà một đối tượng đang hoạt động hoặc xử lý một tác vụ, thường là hình chữ nhật đặt trên đường đời.
Làm thế nào để tạo một biểu đồ tuần tự hiệu quả
Việc tạo một biểu đồ tuần tự đòi hỏi sự hiểu biết về hệ thống và các quy tắc mô hình hóa. Dưới đây là các bước cơ bản:
- Xác định trường hợp sử dụng: Chọn một quy trình hoặc kịch bản cụ thể mà bạn muốn mô tả.
- Liệt kê các đối tượng và tác nhân: Xác định tất cả các thành phần tham gia vào trường hợp sử dụng đã chọn.
- Vẽ đường đời: Đặt các đối tượng ở đầu biểu đồ và vẽ đường đời của chúng chạy dọc xuống.
- Mô tả các thông điệp: Xác định trình tự các thông điệp được gửi giữa các đối tượng và vẽ chúng bằng các mũi tên tương ứng.
- Sử dụng mảnh ghép: Nếu cần, áp dụng các mảnh ghép để biểu diễn các logic điều khiển như điều kiện hoặc vòng lặp.
- Kiểm tra và tinh chỉnh: Rà soát lại biểu đồ để đảm bảo tính chính xác, rõ ràng và đầy đủ.
Công cụ lập biểu đồ tuần tự của Creately hoặc Visual Paradigm cung cấp các tính năng kéo và thả cùng các ký hiệu UML chuẩn, giúp quá trình này trở nên dễ dàng hơn.
Các lỗi thường gặp khi vẽ biểu đồ tuần tự
Để đảm bảo chất lượng của biểu đồ, cần tránh một số lỗi phổ biến:
- Thiếu đối tượng hoặc thông điệp quan trọng: Bỏ sót các thành phần cốt lõi khiến biểu đồ không phản ánh đúng thực tế.
- Trình tự thông điệp sai: Mô tả sai thứ tự các hành động dẫn đến hiểu lầm về luồng logic.
- Sử dụng sai ký hiệu UML: Dùng sai loại mũi tên hoặc mảnh ghép gây nhầm lẫn.
- Biểu đồ quá phức tạp: Cố gắng nhồi nhét quá nhiều thông tin vào một biểu đồ, làm mất đi tính rõ ràng. Nên tách thành nhiều biểu đồ nhỏ hơn nếu cần.
- Không cập nhật biểu đồ: Biểu đồ không được cập nhật theo sự thay đổi của hệ thống sẽ trở nên lỗi thời và vô dụng.
Lưu ý đặc biệt đến các loại thông điệp và cách chúng ảnh hưởng đến luồng thực thi là yếu tố then chốt để tránh sai sót.
Ứng dụng của biểu đồ tuần tự trong thực tế
Biểu đồ tuần tự không chỉ giới hạn trong lý thuyết mà còn được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Phát triển phần mềm: Mô tả luồng xử lý của các chức năng, API, hoặc các tương tác giữa các microservices.
- Thiết kế hệ thống nhúng: Hình dung cách các cảm biến, bộ điều khiển và cơ cấu chấp hành giao tiếp với nhau.
- Kiến trúc hệ thống thông tin: Minh họa các quy trình nghiệp vụ phức tạp, luồng dữ liệu giữa các thành phần hệ thống.
- Tài liệu hóa: Tạo ra các tài liệu kỹ thuật rõ ràng, dễ hiểu cho các dự án.

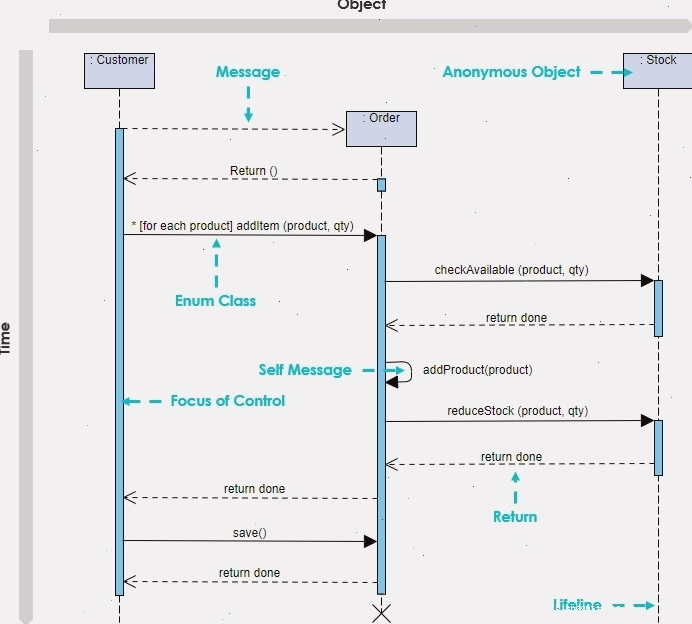

Một ví dụ điển hình là việc mô tả quy trình đặt hàng trực tuyến, từ lúc người dùng thêm sản phẩm vào giỏ hàng, tiến hành thanh toán, đến khi hệ thống xử lý đơn hàng và xác nhận cho khách hàng.
Kết luận: Tối ưu hóa quy trình với biểu đồ tuần tự
Biểu đồ tuần tự là một công cụ không thể thiếu trong bộ công cụ của bất kỳ nhà phát triển, kiến trúc sư hệ thống hay nhà phân tích nào. Bằng cách cung cấp một cái nhìn trực quan và chi tiết về luồng tương tác giữa các đối tượng, nó giúp cải thiện sự hiểu biết, phát hiện sớm các vấn đề và cuối cùng là nâng cao chất lượng của sản phẩm phần mềm. Hãy bắt đầu áp dụng biểu đồ tuần tự vào các dự án của bạn để trải nghiệm những lợi ích mà nó mang lại, góp phần tạo nên những hệ thống mạnh mẽ và hiệu quả hơn.
