Tại sao cần bấm dây mạng theo chuẩn B
Dây mạng Ethernet, dù là Cat5, Cat5E, Cat6 hay Cat6A, đều bao gồm 8 sợi dây đồng được xoắn theo từng cặp. Tuy nhiên, không phải sự sắp xếp nào cũng mang lại hiệu quả truyền tín hiệu tốt nhất. Việc bấm dây mạng theo chuẩn B mang lại những lợi ích thiết thực sau:
- Đảm bảo tính tương thích: Chuẩn B là một trong hai tiêu chuẩn quốc tế (T568A và T568B), giúp đảm bảo các thiết bị mạng có thể giao tiếp với nhau một cách liền mạch.
- Giảm thiểu nhiễu tín hiệu: Việc sắp xếp các cặp dây theo đúng thứ tự giúp tối ưu hóa khả năng chống nhiễu xuyên âm (crosstalk) và nhiễu từ bên ngoài, giữ cho tín hiệu luôn sạch và mạnh.
- Tăng cường độ ổn định: Một kết nối được bấm chuẩn sẽ ít gặp phải tình trạng mất gói tin (packet loss), kết nối chập chờn, ảnh hưởng trực tiếp đến trải nghiệm sử dụng internet.
- Phù hợp với nhiều thiết bị: Chuẩn B thường được sử dụng cho các kết nối thẳng (straight-through cable), phổ biến khi kết nối các thiết bị khác loại như switch với router hoặc switch với máy tính. Tuy nhiên, nó cũng được dùng khi kết nối hai thiết bị cùng loại trong một số trường hợp nhất định.
Hiểu rõ chuẩn B dây mạng lan là bước đầu tiên để bạn thực hiện việc bấm dây một cách chính xác, tránh các lỗi kết nối không đáng có.
Phân biệt các chuẩn bấm dây mạng A và B

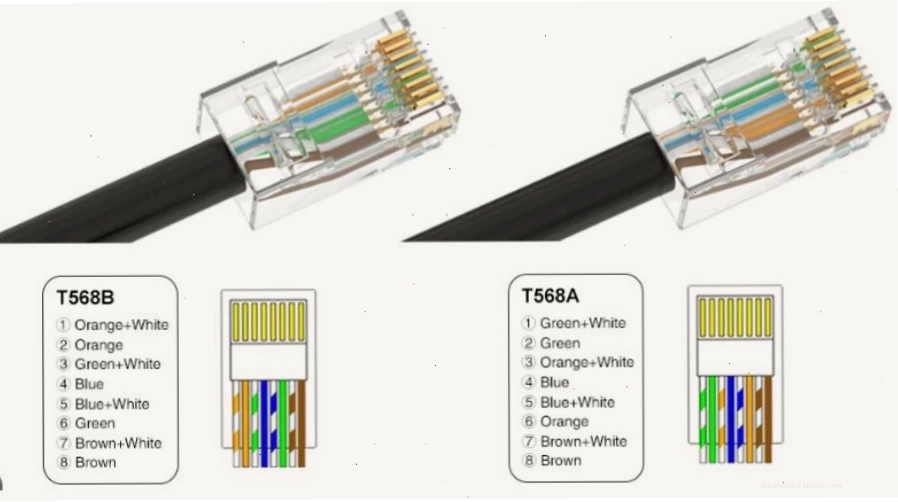

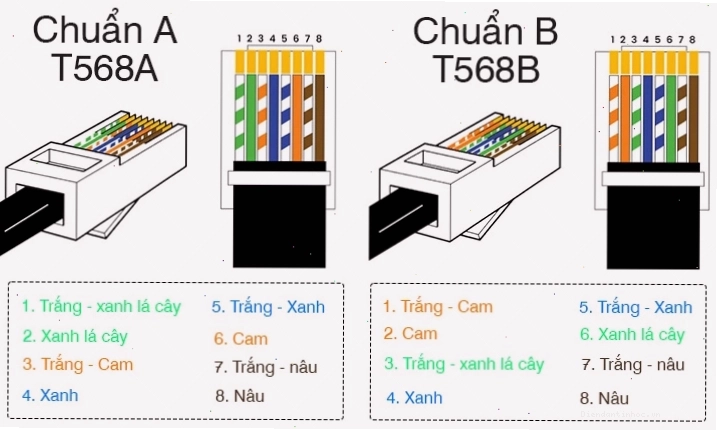

Sự khác biệt cốt lõi giữa chuẩn A (T568A) và chuẩn B (T568B) nằm ở thứ tự sắp xếp màu sắc của 8 sợi dây đồng khi bấm vào hạt mạng RJ45. Mặc dù cả hai đều tuân theo một quy tắc chung, nhưng vị trí của một vài cặp dây màu được hoán đổi.
Dưới đây là bảng so sánh chi tiết thứ tự màu sắc của hai chuẩn:
| Vị trí chân | Chuẩn A (T568A) | Chuẩn B (T568B) |
|---|---|---|
| 1 | Trắng sọc xanh lá cây | Trắng sọc cam |
| 2 | Xanh lá cây | Cam |
| 3 | Trắng sọc cam | Xanh lá cây |
| 4 | Xanh dương | Xanh dương |
| 5 | Trắng sọc xanh dương | Trắng sọc xanh dương |
| 6 | Cam | Xanh lá cây |
| 7 | Trắng sọc nâu | Trắng sọc nâu |
| 8 | Nâu | Nâu |
Như bạn có thể thấy, tiêu chuẩn b dây mạng hoán đổi vị trí của cặp dây trắng xanh lá/xanh lá (chuẩn A) với cặp dây trắng cam/cam (chuẩn B) ở các chân 1, 2, 3 và 6. Đây là điểm khác biệt quan trọng nhất.
Các bước chi tiết để bấm dây mạng chuẩn B
Để thực hiện bấm dây mạng lan chuẩn b, bạn cần chuẩn bị đầy đủ dụng cụ và tuân thủ các bước sau:

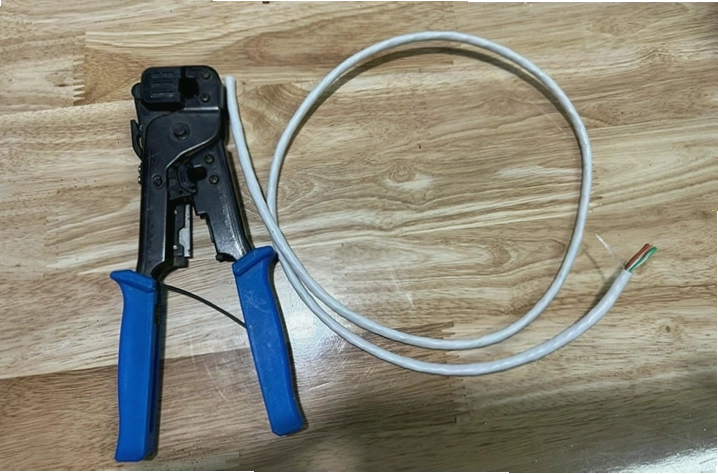

1. Chuẩn bị dụng cụ và vật liệu

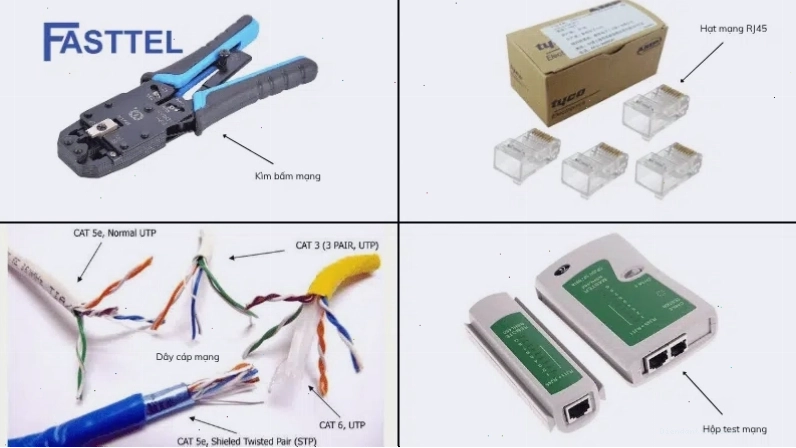

Trước khi bắt tay vào thực hiện, hãy đảm bảo bạn có đủ các vật dụng cần thiết:
- Dây cáp mạng (UTP): Chọn loại cáp phù hợp với nhu cầu (Cat5e, Cat6...). Chiều dài dây không nên vượt quá 100 mét để tránh suy hao tín hiệu.
- Kìm bấm mạng (Crimping tool): Dụng cụ chuyên dụng để bấm hạt mạng RJ45 vào đầu dây cáp.
- Dao tuốt vỏ cáp hoặc kéo: Dùng để loại bỏ lớp vỏ bảo vệ bên ngoài của dây mạng.
- Hạt mạng RJ45 (Connector): Đầu nối 8 chân cho cáp mạng.
- Thiết bị kiểm tra cáp mạng (Cable tester - tùy chọn): Giúp xác định xem dây mạng vừa bấm có hoạt động tốt hay không.

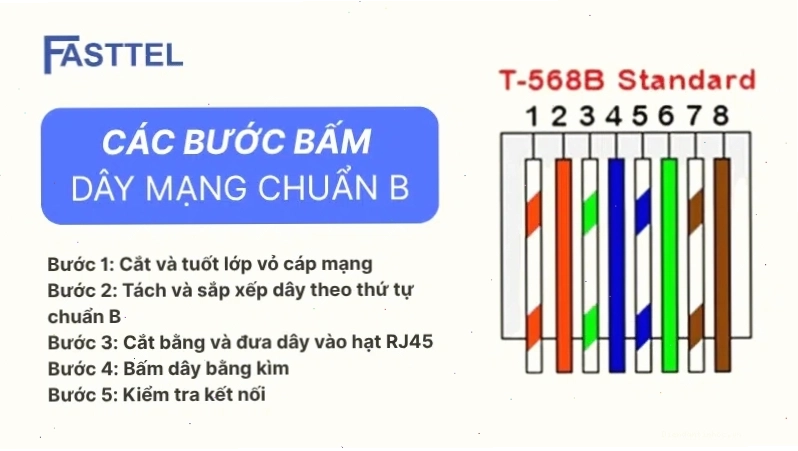

2. Tiến hành bấm dây mạng chuẩn B
Thực hiện theo các bước sau:
- Tước vỏ ngoài: Dùng dao tuốt hoặc kéo cẩn thận loại bỏ khoảng 2-3 cm lớp vỏ ngoài của dây cáp mạng. Cần thao tác khéo léo để không làm tổn thương các sợi dây đồng bên trong. Lớp vỏ bảo vệ của từng sợi dây nhỏ cũng cần được loại bỏ đúng mức.
- Tách và sắp xếp dây: Gỡ 8 sợi dây đồng ra khỏi các cặp xoắn. Dùng tay hoặc một bề mặt phẳng để nắn thẳng các sợi dây. Sau đó, sắp xếp chúng theo đúng thứ tự màu sắc của chuẩn B: Trắng sọc cam, Cam, Trắng sọc xanh lá, Xanh dương, Trắng sọc xanh dương, Xanh lá, Trắng sọc nâu, Nâu. Giữ chặt các sợi dây đã sắp xếp thẳng hàng và song song với nhau.
- Cắt bằng đầu dây: Dùng kìm bấm mạng hoặc kéo cắt thật bằng và gọn phần đầu của 8 sợi dây. Độ dài phần dây đồng lộ ra sau khi cắt nên vừa đủ để cắm vào hạt mạng RJ45.
- Đưa dây vào hạt mạng: Cẩn thận đưa 8 sợi dây đã sắp xếp và cắt bằng vào hạt mạng RJ45. Đảm bảo mỗi sợi dây đi đúng vào rãnh tương ứng và chạm tới phần cuối của hạt mạng. Mặt tiếp xúc của hạt mạng RJ45 phải hướng ra phía ngoài (các chân cắm hướng lên trên khi bạn cầm hạt mạng).
- Bấm đầu nối: Đặt hạt mạng RJ45 đã luồn dây vào khe bấm tương ứng trên kìm bấm mạng. Dùng lực bấm mạnh và dứt khoát để ép chặt các chân tiếp xúc của hạt mạng xuống các sợi dây đồng, tạo nên kết nối chắc chắn.

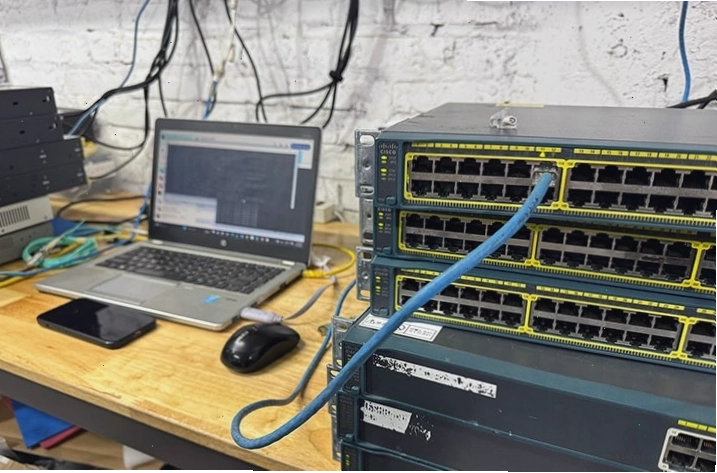

- Kiểm tra kết nối: Sau khi bấm xong, bạn có thể sử dụng thiết bị kiểm tra cáp mạng để xác nhận tính đúng đắn và hiệu quả của kết nối. Nếu không có thiết bị, hãy cắm thử dây mạng vào các thiết bị để kiểm tra.
Việc kiểm tra giúp đảm bảo dây mạng hoạt động ổn định.
Lưu ý quan trọng khi bấm dây mạng chuẩn B
Để đảm bảo kết quả tốt nhất, hãy ghi nhớ những điểm sau:
- Độ dài dây: Không nên bấm dây mạng quá dài, giới hạn tối đa là 100m để tránh suy hao tín hiệu.
- Thao tác nhẹ nhàng: Khi tuốt vỏ dây, hãy cẩn thận để không làm trầy xước hoặc đứt các sợi dây đồng bên trong.
- Sắp xếp đúng thứ tự: Đây là bước quan trọng nhất. Sai thứ tự màu sắc sẽ dẫn đến việc bấm dây không theo chuẩn, gây lỗi kết nối. Hãy tham khảo bảng màu hoặc hình ảnh minh họa.
- Cắt dây gọn gàng: Các sợi dây đồng cần được cắt bằng phẳng và có độ dài đồng đều nhau để dễ dàng đưa vào hạt mạng và đảm bảo tiếp xúc tốt.
- Bấm chắc chắn: Lực bấm phải đủ mạnh để các chân kim loại của hạt mạng RJ45 đâm xuyên qua lớp cách điện của sợi dây đồng, tạo thành một mối nối điện dẫn tốt.
- Kiểm tra kỹ lưỡng: Luôn kiểm tra lại kết quả sau khi bấm để phát hiện sớm các lỗi nếu có.
Việc nắm vững cách bấm dây mạng chuẩn b không chỉ giúp bạn tự tin xử lý các tình huống kết nối mạng mà còn tiết kiệm chi phí sửa chữa hoặc thay thế.
Nên bấm dây mạng chuẩn A hay B?
Việc lựa chọn giữa chuẩn A và chuẩn B thường phụ thuộc vào quy ước của hệ thống mạng hoặc yêu cầu cụ thể. Tuy nhiên, một số quy tắc chung thường được áp dụng:
- Chuẩn B (T568B): Là chuẩn được sử dụng phổ biến rộng rãi nhất tại nhiều quốc gia, đặc biệt là trong môi trường doanh nghiệp và gia đình. Nó thường được dùng cho cáp thẳng (straight-through cable) để kết nối các thiết bị khác loại (ví dụ: máy tính tới switch, router tới switch).
- Chuẩn A (T568A): Ít phổ biến hơn nhưng vẫn được sử dụng trong một số hệ thống và theo tiêu chuẩn của một số tổ chức. Nó cũng dùng cho cáp thẳng.
Trong hầu hết các trường hợp, nếu bạn không có yêu cầu đặc biệt, nên bấm dây mạng chuẩn b vì tính phổ biến và tương thích rộng rãi của nó. Tuy nhiên, điều quan trọng nhất là phải thống nhất và sử dụng cùng một chuẩn cho cả hai đầu của một đoạn cáp mạng, hoặc sử dụng đúng chuẩn cho từng loại cáp (thẳng hoặc chéo) tùy thuộc vào mục đích kết nối.
Nếu bạn cần kết nối hai thiết bị cùng loại (ví dụ: máy tính với máy tính), bạn sẽ cần sử dụng cáp chéo (crossover cable), trong đó một đầu bấm theo chuẩn A và đầu còn lại bấm theo chuẩn B. Tuy nhiên, với sự ra đời của các cổng Auto MDI/MDI-X trên các thiết bị mạng hiện đại, nhu cầu sử dụng cáp chéo đã giảm đi đáng kể.
Tóm lại, việc hiểu rõ màu bấm dây mạng chuẩn b và các bước thực hiện là chìa khóa để tạo ra những kết nối mạng bền vững và hiệu quả. Chúc bạn thành công!
